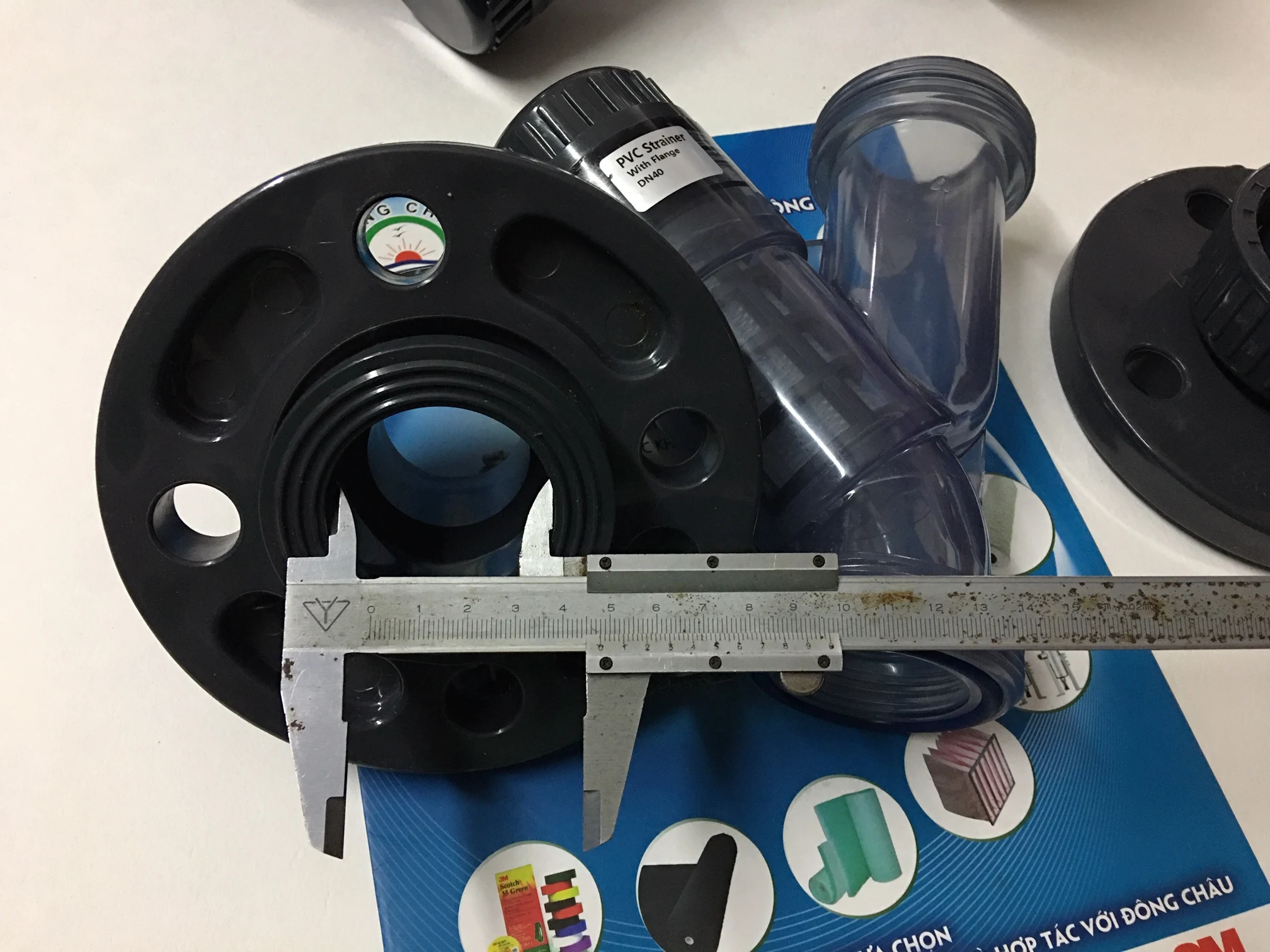

Y lọc mặt bích nhựa uPVC DN40
Ứng dụng:
Lắp đặt trên đường ống dẫn dầu, dẫn nước, dẫn hóa chất để lọc bỏ cát, sỏi, rác và các vật thể rắn.
Bảo vệ cánh bơm khỏi bị hư hỏng do các tạp chất này.
Thông số kỹ thuật:
- Kích thước: DN40 (đường kính trong của ống 49mm)
- Chất liệu: Nhựa uPVC trong suốt màu tím
- Ron: Cao su
- Cấu tạo: Mặt bích 4 lỗ
Ưu điểm:
Đặc điểm của Y lọc mặt bích nhựa DN40:
- Độ bền cao và chống ăn mòn: Nhựa uPVC là vật liệu bền bỉ, có khả năng chịu được áp lực cao và hầu hết các loại hóa chất.
- Trọng lượng nhẹ: Nhựa uPVC có trọng lượng nhẹ hơn kim loại, giúp dễ dàng lắp đặt và vận chuyển.
- Vệ sinh dễ dàng: Nhựa uPVC không bị gỉ sét và dễ dàng vệ sinh, giúp duy trì hiệu suất lọc tối ưu.
- Thiết kế nhỏ gọn: Y có thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt.
- Lọc hiệu quả: Y có thể lọc được các tạp chất có kích thước từ 0,1 mm đến 3 mm, tùy thuộc vào loại lưới lọc được sử dụng.
- Không làm giảm áp suất dòng chảy: Y được thiết kế để không làm giảm đáng kể áp suất của dòng chảy, đảm bảo hiệu suất hệ thống tối ưu.
Ngoài ra, Y lọc mặt bích nhựa DN40 còn có các ưu điểm sau:
Sản phẩm giúp dễ dàng lắp đặt và tháo rời.
Nhựa trong suốt cho phép quan sát trực quan tình trạng lọc.
Ron cao su đảm bảo độ kín khít, ngăn chặn rò rỉ.
Ứng dụng:
Y lọc mặt bích nhựa DN40 được sử dụng rộng rãi trong các hệ thống đường ống dẫn dầu, nước, hóa chất và các ứng dụng khác để lọc bỏ cát, sỏi, rác và các vật thể rắn, bảo vệ các thiết bị phía sau khỏi bị hư hỏng.
Cấu tạo của y nhựa
Y nhựa là một thiết bị được sử dụng rộng rãi trong các hệ thống đường ống để loại bỏ các tạp chất rắn khỏi chất lỏng. Chúng được thiết kế với cấu tạo đơn giản nhưng hiệu quả giúp dễ dàng lắp đặt và bảo trì.
Thân là bộ phận chính của y lọc nhựa, được làm từ nhựa PVC hoặc CPVC. Nó có hình dạng chữ Y với một đầu vào và một đầu ra. Đầu vào được thiết kế để kết nối với đường ống chính, trong khi đầu ra được kết nối với đường ống dẫn đến thiết bị hoặc hệ thống cần được bảo vệ.
Lưới lọc là một bộ phận quan trọng khác của y nhựa. Nó được đặt bên trong thân Y và có chức năng lọc các tạp chất rắn khỏi chất lỏng. Lưới thường được làm từ thép không gỉ hoặc nhựa và có các kích thước lỗ khác nhau để đáp ứng các yêu cầu cụ thể.
Nắp được lắp vào đầu trên của thân để giữ lưới lọc tại chỗ. Nó được làm từ cùng loại nhựa với thân lọc và được thiết kế với các ren để dễ dàng tháo lắp. Nắp lọc có thể có một lỗ thông hơi để giải phóng không khí bị mắc kẹt trong quá trình lọc.
Van xả được lắp ở đáy của thân để xả các tạp chất rắn đã được lọc ra. Van xả thường là loại van bi hoặc van bướm được làm từ nhựa hoặc kim loại. Khi van xả được mở, các tạp chất sẽ được xả ra khỏi y lọc.
Cấu tạo bổ sung
Ngoài các bộ phận chính được nêu trên, y nhựa có thể có các cấu tạo bổ sung để tăng cường hiệu suất và tính dễ sử dụng:
Đồng hồ đo áp suất: Theo dõi áp suất chất lỏng trước và sau y giúp phát hiện sự tắc nghẽn hoặc các vấn đề khác.
Cốc lọc trong suốt: Cho phép quan sát trực quan lưới và mức độ tắc nghẽn.
Tay cầm: Giúp dễ dàng tháo lắp nắp và xả tạp chất.
